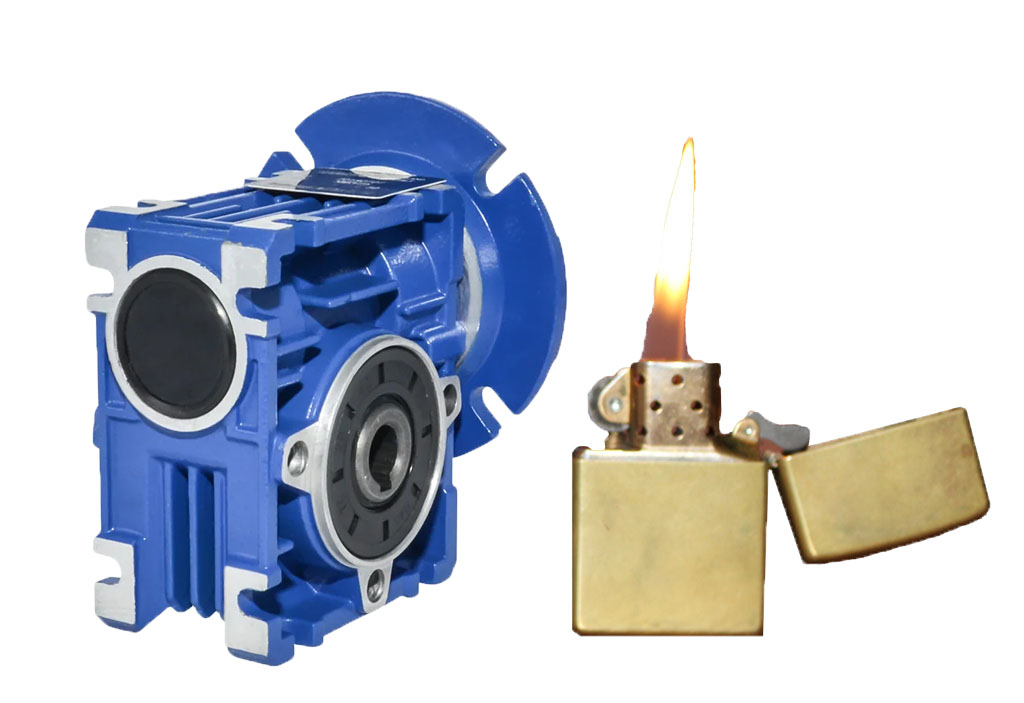

Мотор-редуктор NMRV 025
Передаточные числа:
от 5 до 60.
Входная мощность:
от 0,04 до 0,09 кВт.
Крутящий момент:
до 21 Нм.
Масса:
1 кг.
Технические характеристики мотор-редуктора NMRV025
| ir | ||||||
|---|---|---|---|---|---|---|
| n2,
об/мин |
P,
кВт |
T2M,
Н*м |
fs |
T2r,
Н*м |
RD
% |
|
| 5 | 280 | 0.09 | 2.7 | 4.1 | 11 | 80 |
| 7,5 | 187 | 0.09 | 3.9 | 2.8 | 11 | 77 |
| 10 | 140 | 0.09 | 5.1 | 2.4 | 12 | 76 |
| 15 | 93 | 0.09 | 7.3 | 1.6 | 12 | 72 |
| 20 | 70 | 0.09 | 9.2 | 1.3 | 12 | 68 |
| 25 | 56 | 0.09 | 11 | 1.2 | 13 | 65 |
| 30 | 47 | 0.09 | 12 | 1.1 | 13 | 60 |
| 40 | 35 | 0.09 | 15 | 0.9 | 14 | 55 |
| 50 | 28 | 0.09 | 12 | 0.9 | 11 | 54 |
| 60 | 23 | 0.09 | 11 | 0.9 | 10 | 53 |
- ir – передаточное число;
- n2 – обороты на выходном валу;
- T2M – крутящий момент на выходном валу;
- T2r –номинальный крутящий момент на выходном валу;
- Р – мощность двигателя;
- RD – к.п.д.
- fs – коэффициент эксплуатации (сервис фактор).

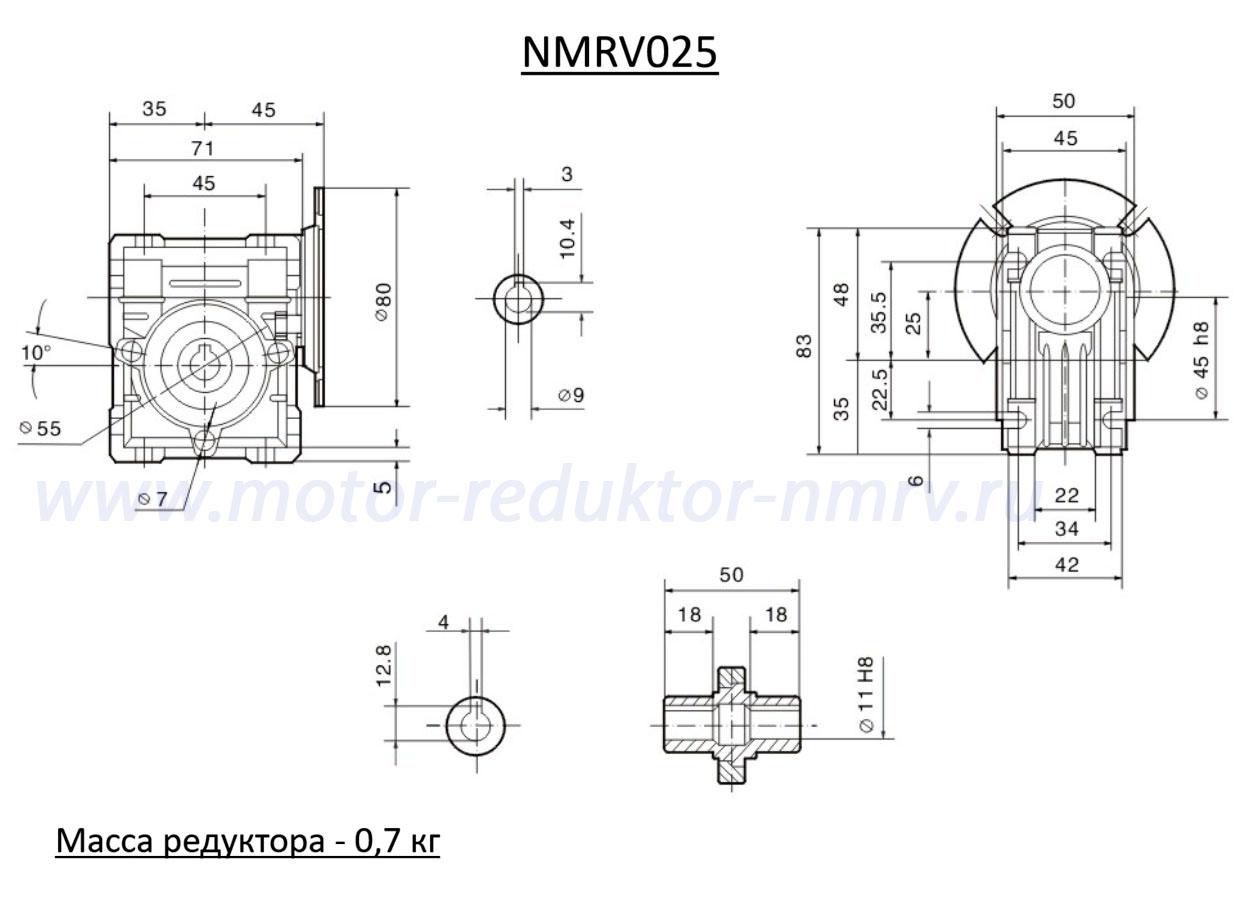

Габаритные и присоединительные размеры NMRV 020
Мотор-редуктор NMRV025 имеет большой диапазон передаточных чисел.
Передаточные числа: 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60.
Выходной фланец к редуктору NMRV 025
Выходные фланцы не входят в стандартную комплектацию мотор-редукторов.

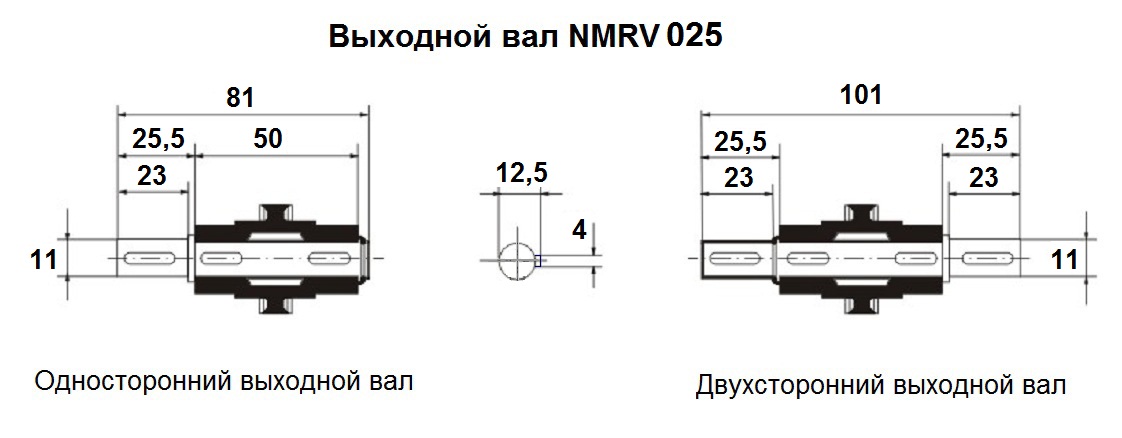

Выходной вал NMRV 025
Мотор-редукторы NMRV025 могут поставляться с односторонним или двухсторонним выходным валом.
В стандартной комплектации редуктор поставляется с полым выходным валом.
Реактивная штанга к редуктору NMRV025
Реактивная штанга это дополнительная опция к редуктору.
Реактивная штанга (или реактивная тяга, torque arm) нужна для того, чтобы зафиксировать корпус мотор-редуктора и отвести реактивный момент, возникающий при его работе. Она компенсирует смещение осей и снижает паразитные вибрации.
Применение, советы по выбору и FAQ
Где применяется мотор-редуктор NMRV 025
NMRV 025 — самый компактный габарит в линейке. Его выбирают для лёгких механизмов, где важны минимальные размеры и небольшой вес. Типичные области применения:
- малые конвейеры и транспортёры
- торговое и холодильное оборудование
- медицинская и лабораторная техника
- автоматические двери, турникеты, шторы
- дозирующее и фасовочное оборудование малой мощности
Корпус из алюминиевого сплава обеспечивает малый вес и позволяет устанавливать редуктор в любом монтажном положении.
Как правильно выбрать NMRV 025
NMRV 025 работает с двигателями мощностью до 0,09 кВт. Для выбора нужны три параметра: требуемые обороты на выходном валу, нагрузочный момент и тип двигателя (2P/4P/6P — 2800/1400/900 об/мин). Найдите в таблице ниже строку с нужным передаточным числом и столбец с частотой вращения двигателя — в пересечении будут крутящий момент T₂M и допустимая мощность P.
Если требуемый момент превышает табличный — выбирайте следующий габарит NMRV 030.
Часто задаваемые вопросы
Какое масло заливать в NMRV 025? Синтетическое масло для червячных редукторов ISO VG 220. Объём заливки одинаковый для всех монтажных положений. Редукторы поставляются уже с залитым синтетическим маслом.
Совместим ли NMRV 025 с другими марками? Да. Присоединительные размеры унифицированы и совпадают с Motovario и другими производителями серии NMRV. Редуктор может служить прямой заменой вышедшего из строя аналога без переделки крепления.
Можно ли подключить преобразователь частоты? Да, NMRV 025 работает с частотными преобразователями. Это позволяет плавно регулировать скорость выходного вала в широком диапазоне, не меняя передаточное число.
