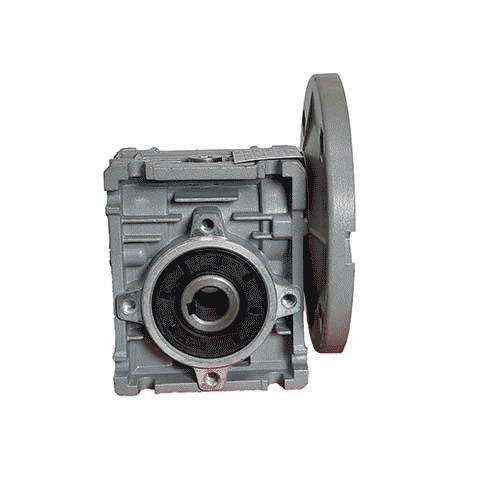

Мотор-редуктор NMRV 030

Передаточные числа:
от 5 до 80.

Входная мощность:
от 0,04 до 0,59 кВт.

Крутящий момент:
от 9 до 21 Нм.

Масса:
1,2 кг.

Файлы

Расчет крутящего момента на выходном валу червячного мотор-редуктора онлайн

Крутящий момент Калькулятор онлайн

Мощность двигателя (кВт):
Обороты двигателя, n1 (об/мин):
Передаточное число редуктора, ir:
Коэффициент полезного действия К.П.Д. (RD %):

Мотор-редуктор NMRV030-80-63B5 без двигателя

Обзор мотор-редуктора NMRV 030-80-63B5 без электродвигателя

Эксплуатационные характеристики редукторов NMRV 030

ir	n₁=2800, об/мин (2P)				n₁=1400, об/мин ( 4P)				n₁=900, об/мин (6P)
ir	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %
5	560	9	0.59	89	280	12	0.40	87	180	14	0.31	85
7,5	373	13	0.56	88	187	17	0.39	86	120	20	0.31	84
10	280	14	0.47	85	140	18	0.32	83	90	20	0.24	81
15	187	12	0.35	81	93	18	0.23	78	60	21	0.17	76
20	140	11	0.23	70	70	14	0.15	67	45	16	0.12	64
25	112	15	0.23	75	56	19	0.16	70	36	21	0.12	67
30	93	12	0.16	72	47	15	0.11	67	30	16	0.08	64
40	70	12	0.15	57	35	14	0.10	52	23	17	0.08	49
50	56	13	0.12	62	28	16	0.08	57	18	17	0.06	53
60	47	13	0.11	57	23	15	0.07	52	15	19	0.06	50
80	35	9	0.07	47	18	11	0.05	42	11	13	0.04	38

ir – передаточное число;
2P, 4P, 6P – количество полюсов электродвигателя;
n1 – частота вращения эл. двигателя;
n2 – обороты на выходном валу;
T_2M – крутящий момент на выходном валу;
Р – максимально-допустимая мощность двигателя;
RD – к.п.д.

Габаритные и присоединительные размеры NMRV 030

Мотор-редуктор NMRV030 имеет большой диапазон передаточных чисел.

Передаточные числа: 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80.

Выходной фланец к редуктору NMRV 030

Выходные фланцы не входят в стандартную комплектацию мотор-редукторов.

Выходной вал NMRV 030

Мотор-редукторы NMRV030 могут поставляться с односторонним или двухсторонним выходным валом.

В стандартной комплектации редуктор поставляется с полым выходным валом.

Реактивная штанга к редуктору NMRV030

Реактивная штанга это дополнительная опция к редуктору.

Преобразователи частоты для мотор-редукторов NMRV 030

Мы рады предложить вам широкий ассортимент преобразователей частоты от известных брендов, таких как

INTEK,
ProfiMaster,
EuraDrives,
INNOVERT.

Каждый из этих производителей зарекомендовал себя на рынке благодаря высокому качеству и надежности своей продукции.

Наша команда экспертов готова помочь вам выбрать идеальный преобразователь частоты, который идеально подойдет к вашему мотор-редуктору и будет соответствовать вашим уникальным требованиям. Мы уверены, что с нашим профессиональным подходом вы сможете оптимизировать свои процессы и повысить эффективность работы вашего оборудования.

Свяжитесь с нами, и мы поможем вам найти лучшее решение для вашего бизнеса!
Электронная почта:
ox@reduktor.nnov.ru

Применение, советы по выбору и FAQ

Где применяется мотор-редуктор NMRV 030

NMRV 030 — лёгкий компактный габарит для механизмов с небольшой нагрузкой. Популярен в тех случаях, когда NMRV 025 уже не хватает мощности, а NMRV 040 избыточен. Типичные области применения:

небольшие конвейеры и подающие механизмы
упаковочное и фасовочное оборудование
торговые автоматы и холодильные витрины
автоматические ворота и шлагбаумы
медицинское и лабораторное оборудование

Корпус из алюминиевого сплава обеспечивает малый вес и позволяет устанавливать редуктор в любом монтажном положении.

Как правильно выбрать NMRV 030

NMRV 030 работает с двигателями мощностью до 0,18 кВт. Для выбора нужны три параметра: требуемые обороты на выходном валу, нагрузочный момент и тип двигателя (2P/4P/6P — 2800/1400/900 об/мин). Найдите в таблице ниже строку с нужным передаточным числом и столбец с частотой вращения двигателя — в пересечении будут крутящий момент T₂M и допустимая мощность P.

Если требуемый момент превышает табличный — выбирайте следующий габарит NMRV 040.

Часто задаваемые вопросы

Какое масло заливать в NMRV 030? Синтетическое масло для червячных редукторов ISO VG 220. Объём заливки одинаковый для всех монтажных положений. Редукторы поставляются уже с залитым синтетическим маслом.

Совместим ли NMRV 030 с редукторами других марок? Да. Присоединительные размеры унифицированы и практисески совпадают с Motovario, Varvel, Bonfiglioli и другими производителями серии NMRV. Редуктор может служить прямой заменой вышедшего из строя аналога без переделки крепления.

Можно ли подключить преобразователь частоты? Да, NMRV 030 работает с частотными преобразователями. Это позволяет плавно регулировать скорость выходного вала в широком диапазоне, не меняя передаточное число. Подобрать преобразователь частоты.
