Мотор-редуктор NMRV 110

Передаточные числа:
от 7,5 до 100.

Входная мощность:
от 0,82 до 16,6 кВт.

Крутящий момент:
от 360 до 725 Нм.

Масса:
35 кг.

Файлы

Расчет крутящего момента на выходном валу червячного мотор-редуктора онлайн

Крутящий момент Калькулятор онлайн

Мощность двигателя (кВт):
Обороты двигателя, n1 (об/мин):
Передаточное число редуктора, ir:
Коэффициент полезного действия К.П.Д. (RD %):

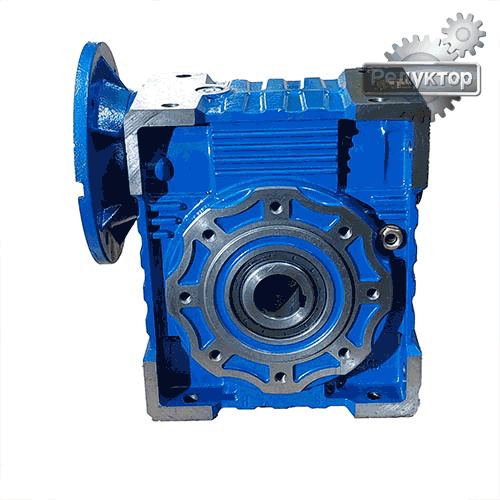

Обзор мотор-редуктора NMRV 110 без электродвигателя

Эксплуатационные характеристики редукторов NMRV 110

ir	n₁=2800, об/мин (2P)				n₁=1400, об/мин (4P)				n₁=900, об/мин (6P)
ir	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %
7,5	373	391	16.60	92	187	532	11.60	90	120	637	9.10	88
10	280	424	13.50	92	140	571	9.30	90	90	672	7.20	87
15	187	423	9.30	89	93	565	6.40	86	60	669	5.00	84
20	140	498	8.30	88	70	649	5.60	85	45	748	4.30	82
25	112	453	5.90	90	56	580	4.00	85	36	674	3.10	82
30	93	349	4.00	85	47	553	3.40	80	30	663	2.70	77
40	70	554	4.90	83	35	681	3.20	78	23	809	2.60	75
50	56	531	3.80	82	28	657	2.50	77	18	746	1.90	74
60	47	428	2.70	78	23	546	1.80	73	15	615	1.40	69
80	35	445	2.20	74	18	549	1.50	68	11	640	1.10	67
100	28	394	1.70	68	14	473	1.10	63	9	557	0.89	59

ir – передаточное число;
2P, 4P, 6P – количество полюсов электродвигателя;
n1 – частота вращения эл. двигателя;
n2 – обороты на выходном валу;
T2M – крутящий момент на выходном валу;
Р – максимально-допустимая мощность двигателя;
RD – к.п.д.

Габаритные и присоединительные размеры NMRV 110

Мотор-редуктор NMRV110 имеет большой диапазон передаточных чисел.

Передаточные числа: 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100.

Выходной фланец к редуктору NMRV 110

Выходной фланец не входит в базовую комплектацию мотор-редуктора.

фланец FB для NMRV110

Размеры выходного фланца FB для NMRV110

Выходной вал NMRV110

Мотор-редукторы NMRV 110 могут поставляться с односторонним или двухсторонним выходным валом.

В стандартной комплектации редуктор поставляется с полым выходным валом.

Реактивная штанга к редуктору NMRV110

Реактивная штанга это дополнительная опция к редуктору.

Применение, советы по выбору и FAQ

Где применяется мотор-редуктор NMRV 110

NMRV 110 — первый габарит тяжёлой группы с чугунным корпусом. Переход на чугун означает значительно более высокую жёсткость и стойкость к ударным нагрузкам по сравнению с алюминиевыми габаритами. Типичные области применения:

тяжёлые конвейерные и транспортные системы
промышленные мешалки и реакторы большого объёма
строительное и дорожно-строительное оборудование
подъёмно-транспортные машины и лебёдки
нефтегазовое и горнодобывающее оборудование

Чугунный корпус обеспечивает высокую прочность и долговечность при тяжёлых режимах эксплуатации.

Как правильно выбрать NMRV 110

NMRV 110 работает с двигателями мощностью до 15,0 кВт. Для выбора нужны три параметра: требуемые обороты на выходном валу, нагрузочный момент и тип двигателя (2P/4P/6P — 2800/1400/900 об/мин). Найдите в таблице ниже строку с нужным передаточным числом и столбец с частотой вращения двигателя — в пересечении будут крутящий момент T₂M и допустимая мощность P.

Если требуемый момент превышает табличный — выбирайте следующий габарит NMRV 130.

Часто задаваемые вопросы

Какое масло заливать в NMRV 110? Синтетическое масло для червячных редукторов ISO VG 220. Для габаритов NMRV 110 и выше объём заливки зависит от монтажного положения — уточняйте по документу «Масло» в разделе файлов выше. Редукторы поставляются уже с залитым синтетическим маслом.

Совместим ли NMRV 110 с редукторами других марок? Да. Присоединительные размеры унифицированы и совпадают с Motovario, Varvel, Bonfiglioli и другими производителями серии NMRV. Редуктор может служить прямой заменой вышедшего из строя аналога без переделки крепления.

Можно ли подключить преобразователь частоты? Да, NMRV 110 работает с частотными преобразователями. Это позволяет плавно регулировать скорость выходного вала в широком диапазоне, не меняя передаточное число. Подобрать преобразователь частоты.
