Мотор-редуктор NMRV 090

Передаточные числа:
от 7,5 до 100.

Входная мощность:
от 0,48 до 8,9 кВт.

Крутящий момент:
от 280 до 485 Нм.

Масса:
13 кг.

Файлы

Расчет крутящего момента на выходном валу червячного мотор-редуктора онлайн

Крутящий момент Калькулятор онлайн

Мощность двигателя (кВт):
Обороты двигателя, n1 (об/мин):
Передаточное число редуктора, ir:
Коэффициент полезного действия К.П.Д. (RD %):

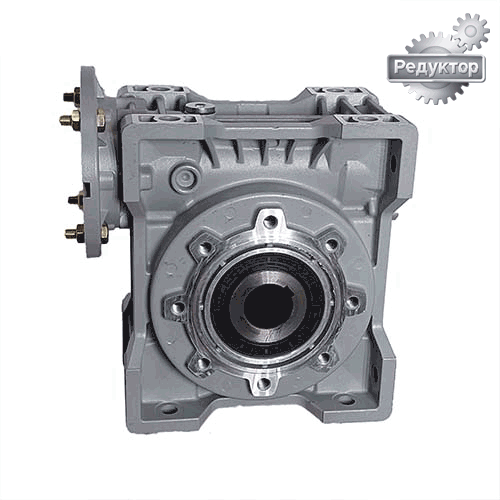

Обзор мотор-редуктора NMRV 090 без электродвигателя

Эксплуатационные характеристики редукторов NMRV 090

ir	n₁=2800, об/мин (2P)				n₁=1400, об/мин (4P)				n₁=900, об/мин (6P)
ir	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %
7,5	373	267	11.20	93	187	363	7.80	91	120	432	6.10	89
10	280	266	8.80	92	140	368	6.00	90	90	430	4.60	88
15	187	303	6.59	90	93	393	4.40	87	60	460	3.40	85
20	140	312	5.20	88	70	405	3.50	85	45	470	2.70	82
25	112	326	4.40	87	56	406	2.90	82	36	482	2.30	79
30	93	314	3.60	85	47	374	2.30	80	30	466	1.90	77
40	70	358	3.20	82	35	441	2.10	77	23	492	1.60	74
50	56	319	2.40	78	28	398	1.60	73	18	483	1.30	70
60	47	303	2.00	74	23	372	1.30	69	15	414	1.00	65
80	35	264	1.40	69	18	306	0.90	64	11	378	0.70	62
100	28	233	1.10	62	14	272	0.70	57	9	281	0.50	53

ir – передаточное число;
2P, 4P, 6P – количество полюсов электродвигателя;
n1 – частота вращения эл. двигателя;
n2 – обороты на выходном валу;
T2M – крутящий момент на выходном валу;
Р – максимально-допустимая мощность двигателя;
RD – к.п.д.

Габаритные и присоединительные размеры NMRV 090

Мотор-редуктор NMRV090 имеет большой диапазон передаточных чисел.

Передаточные числа: 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100.

Выходной фланец к редуктору NMRV 090

Выходные фланцы не входят в стандартную комплектацию мотор-редуктора.

фланец FB для NMRV090

Размеры выходного фланца FB для NMRV090

Фланец FC для NMRV090

Размеры выходного фланца FC для NMRV090

Выходной вал NMRV090

Мотор-редукторы NMRV 090 могут поставляться с односторонним или двухсторонним выходным валом.

В стандартной комплектации редуктор поставляется с полым выходным валом.

Реактивная штанга к редуктору NMRV090

Реактивная штанга это дополнительная опция к редуктору.

Применение, советы по выбору и FAQ

Где применяется мотор-редуктор NMRV 090

NMRV 090 — мощный габарит средней группы, граница между лёгкими и тяжёлыми промышленными редукторами. Выбирают для оборудования с высокими нагрузками и длительным режимом работы. Типичные области применения:

тяжёлые конвейерные системы и рольганги
промышленные мешалки и реакторы
горнодобывающее и карьерное оборудование
подъёмники и лебёдки
металлообрабатывающее и прокатное оборудование

Корпус из алюминиевого сплава обеспечивает хорошее соотношение веса и мощности, редуктор устанавливается в любом монтажном положении.

Как правильно выбрать NMRV 090

NMRV 090 работает с двигателями мощностью до 11,0 кВт. Для выбора нужны три параметра: требуемые обороты на выходном валу, нагрузочный момент и тип двигателя (2P/4P/6P — 2800/1400/900 об/мин). Найдите в таблице ниже строку с нужным передаточным числом и столбец с частотой вращения двигателя — в пересечении будут крутящий момент T₂M и допустимая мощность P.

Если требуемый момент превышает табличный — выбирайте следующий габарит NMRV 110.

Часто задаваемые вопросы

Какое масло заливать в NMRV 090? Синтетическое масло для червячных редукторов ISO VG 220. Объём заливки одинаковый для всех монтажных положений. Редукторы поставляются уже с залитым синтетическим маслом.

Совместим ли NMRV 090 с редукторами других марок? Да. Присоединительные размеры унифицированы и совпадают с Motovario, Varvel, Bonfiglioli и другими производителями серии NMRV. Редуктор может служить прямой заменой вышедшего из строя аналога без переделки крепления.

Можно ли подключить преобразователь частоты? Да, NMRV 090 работает с частотными преобразователями. Это позволяет плавно регулировать скорость выходного вала в широком диапазоне, не меняя передаточное число. Подобрать преобразователь частоты.
