Мотор-редуктор NMRV 040

Передаточные числа:
от 5 до 100.

Входная мощность:
от 0,07 до 1,50 кВт.

Крутящий момент:
от 23 до 52 Нм.

Масса:
2,3 кг.

Файлы

Расчет крутящего момента на выходном валу червячного мотор-редуктора

Крутящий момент Калькулятор онлайн

Мощность двигателя (кВт):
Обороты двигателя, n1 (об/мин):
Передаточное число редуктора, ir:
Коэффициент полезного действия К.П.Д. (RD %):

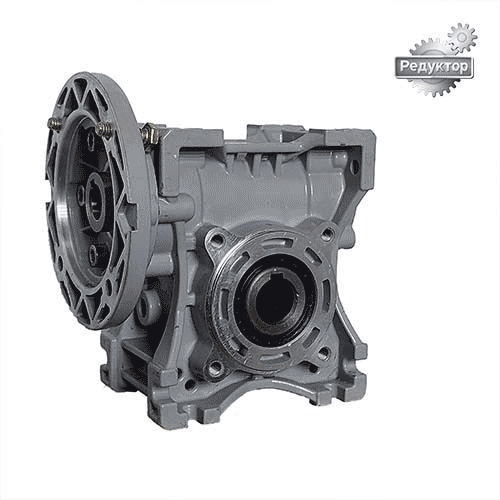

Мотор-редуктор NMRV 040 (без электродвигателя) - обзор

Эксплуатационные характеристики редукторов NMRV 040

ir	n₁=2800, об/мин (2P)				n₁=1400, об/мин (4P)				n₁=900, об/мин (6P)
ir	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %
5	560	24	1.50	87	280	36	1.10	86	180	41	0.80	84
7,5	373	29	1.30	88	187	41	0.93	86	120	49	0.73	84
10	280	32	1.10	86	140	44	0.76	84	90	50	0.58	82
15	187	34	0.78	84	93	44	0.53	81	60	52	0.41	79
20	140	31	0.56	82	70	40	0.37	79	45	47	0.29	76
25	112	34	0.50	79	56	43	0.34	74	36	49	0.26	71
30	93	33	0.44	73	47	38	0.27	68	30	43	0.21	65
40	70	35	0.36	72	35	44	0.24	67	23	52	0.19	64
50	56	32	0.29	65	28	41	0.20	60	18	48	0.16	57
60	47	29	0.24	59	23	38	0.17	54	15	41	0.13	50
80	35	23	0.15	56	18	31	0.11	51	11	37	0.09	49
100	28	24	0.13	53	14	29	0.09	48	9	33	0.07	44

ir – передаточное число;
2P, 4P, 6P – количество полюсов электродвигателя;
n1 – частота вращения эл. двигателя;
n2 – обороты на выходном валу;
T_2M – крутящий момент на выходном валу;
Р – максимально-допустимая мощность двигателя;
RD – к.п.д.

Габаритные и присоединительные размеры NMRV 040

Мотор-редуктор NMRV040 имеет большой диапазон передаточных чисел.

Передаточные числа: 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100.

Выходной фланец к редуктору NMRV 040

Выходные фланцы не входят в стандартную комплектацию мотор-редукторов.

Выходные фланцы для NMRV040

Самый часто применяемый фланец редуктора NMRV040 это фланец типа FA, значительно реже это фланцы типа FB, FC, FD

Выходной вал NMRV040

Мотор-редукторы NMRV 040 могут поставляться с односторонним или двухсторонним выходным валом.

В стандартной комплектации редуктор поставляется с полым выходным валом.

Реактивная штанга к редуктору NMRV040

Реактивная штанга это дополнительная опция к редуктору.

Применение, советы по выбору и FAQ

Где применяется мотор-редуктор NMRV 040

NMRV 040 — средний габарит начальной группы, востребованный в лёгком промышленном оборудовании. Выбирают, когда NMRV 030 уже не справляется с нагрузкой, но полноразмерный NMRV 050 избыточен. Типичные области применения:

конвейеры и транспортёры лёгкой промышленности
упаковочные и этикетировочные машины
мешалки и дозаторы в пищевой промышленности
ворота, рольставни, подъёмные механизмы
сельскохозяйственное оборудование малой мощности

Корпус из алюминиевого сплава обеспечивает малый вес и позволяет устанавливать редуктор в любом монтажном положении.

Как правильно выбрать NMRV 040

NMRV 040 работает с двигателями мощностью до 0,55 кВт. Для выбора нужны три параметра: требуемые обороты на выходном валу, нагрузочный момент и тип двигателя (2P/4P/6P — 2800/1400/900 об/мин). Найдите в таблице ниже строку с нужным передаточным числом и столбец с частотой вращения двигателя — в пересечении будут крутящий момент T₂M и допустимая мощность P.

Если требуемый момент превышает табличный — выбирайте следующий габарит NMRV 050.

Часто задаваемые вопросы

Какое масло заливать в NMRV 040? Синтетическое масло для червячных редукторов ISO VG 220. Объём заливки одинаковый для всех монтажных положений. Редукторы поставляются уже с залитым синтетическим маслом.

Совместим ли NMRV 040 с редукторами других марок? Да. Присоединительные размеры унифицированы и совпадают с Motovario, Varvel, Bonfiglioli и другими производителями серии NMRV. Редуктор может служить прямой заменой вышедшего из строя аналога без переделки крепления.

Можно ли подключить преобразователь частоты? Да, NMRV 040 работает с частотными преобразователями. Это позволяет плавно регулировать скорость выходного вала в широком диапазоне, не меняя передаточное число. Подобрать преобразователь частоты.
