Мотор-редуктор NMRV 130

Передаточные числа:
от 7,5 до 100.

Входная мощность:
от 1,2 до 22,1 кВт.

Крутящий момент:
от 520 до 1170 Нм.

Масса:
48 кг.

Файлы

Расчет крутящего момента на выходном валу червячного мотор-редуктора онлайн

Крутящий момент Калькулятор онлайн

Мощность двигателя (кВт):
Обороты двигателя, n1 (об/мин):
Передаточное число редуктора, ir:
Коэффициент полезного действия К.П.Д. (RD %):

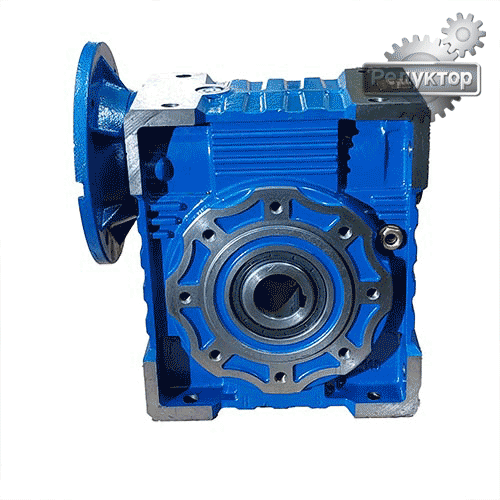

Обзор мотор-редуктора NMRV 130 без электродвигателя

Эксплуатационные характеристики редукторов NMRV 130

ir	n₁=2800, об/мин (2P)				n₁=1400, об/мин (4P)				n₁=900, об/мин (6P)
ir	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %
7,5	373	571	24.00	92	187	780	16.80	91	120	935	13.20	89
10	280	606	19.30	92	140	817	13.30	90	90	980	10.50	88
15	187	668	14.50	90	93	876	9.80	87	60	1015	7.50	85
20	140	735	12.10	89	70	950	8.10	86	45	1092	6.20	83
25	112	645	8.40	90	56	795	5.50	85	36	914	4.20	82
30	93	655	7.50	85	47	683	4.20	80	30	735	3.00	77
40	70	781	6.90	83	35	959	4.50	78	23	1090	3.50	75
50	56	787	5.70	81	28	985	3.80	76	18	1084	2.80	73
60	47	748	4.60	80	23	965	3.10	75	15	1040	2.30	71
80	35	648	3.30	72	18	782	2.20	67	11	959	1.70	65
100	28	605	2.50	71	14	765	1.70	66	9	855	1.30	62

ir – передаточное число;
2P, 4P, 6P – количество полюсов электродвигателя;
n1 – частота вращения эл. двигателя;
n2 – обороты на выходном валу;
T2M – крутящий момент на выходном валу;
Р – максимально-допустимая мощность двигателя;
RD – к.п.д.

Габаритные и присоединительные размеры NMRV 130

Мотор-редуктор NMRV130 имеет большой диапазон передаточных чисел.

Передаточные числа: 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100.

Выходной фланец к редуктору NMRV 130

Выходной фланец не входит в базовую комплектацию мотор-редуктора.

Выходной вал NMRV130

Мотор-редукторы NMRV 130 могут поставляться с односторонним или двухсторонним выходным валом.

В стандартной комплектации редуктор поставляется с полым выходным валом.

Реактивная штанга к редуктору NMRV130

Реактивная штанга это дополнительная опция к редуктору.

Применение, советы по выбору и FAQ

Где применяется мотор-редуктор NMRV 130

NMRV 130 — мощный габарит тяжёлой группы с чугунным корпусом. Применяется в промышленном оборудовании с высокими длительными нагрузками, где требуется надёжность и большой ресурс. Типичные области применения:

тяжёлые конвейерные системы металлургических и горнодобывающих предприятий
промышленные мешалки и реакторы в химической промышленности
прессовое и штамповочное оборудование
подъёмники, лебёдки и тяговые механизмы
нефтегазовое оборудование и буровые установки

Чугунный корпус обеспечивает высокую прочность, стойкость к ударным нагрузкам и долговечность при тяжёлых режимах эксплуатации.

Как правильно выбрать NMRV 130

NMRV 130 работает с двигателями мощностью до 22,0 кВт. Для выбора нужны три параметра: требуемые обороты на выходном валу, нагрузочный момент и тип двигателя (2P/4P/6P — 2800/1400/900 об/мин). Найдите в таблице ниже строку с нужным передаточным числом и столбец с частотой вращения двигателя — в пересечении будут крутящий момент T₂M и допустимая мощность P.

Если требуемый момент превышает табличный — выбирайте следующий габарит NMRV 150.

Часто задаваемые вопросы

Какое масло заливать в NMRV 130? Синтетическое масло для червячных редукторов ISO VG 220. Для габаритов NMRV 110 и выше объём заливки зависит от монтажного положения — уточняйте по документу «Масло» в разделе файлов выше. Редукторы поставляются уже с залитым синтетическим маслом.

Совместим ли NMRV 130 с редукторами других марок? Да. Присоединительные размеры унифицированы и совпадают с Motovario, Varvel, Bonfiglioli и другими производителями серии NMRV. Редуктор может служить прямой заменой вышедшего из строя аналога без переделки крепления.

Можно ли подключить преобразователь частоты? Да, NMRV 130 работает с частотными преобразователями. Это позволяет плавно регулировать скорость выходного вала в широком диапазоне, не меняя передаточное число. Подобрать преобразователь частоты.
