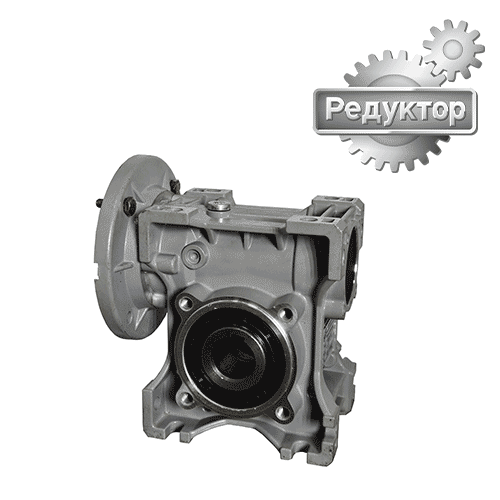

Мотор-редуктор NMRV 050

Передаточные числа:
от 5 до 100.

Входная мощность:
от 0,12 до 2,50 кВт.

Крутящий момент:
от 40 до 94 Нм.

Масса:
3,5 кг.

Файлы

Расчет крутящего момента на выходном валу червячного мотор-редуктора

Крутящий момент Калькулятор онлайн

Мощность двигателя (кВт):
Обороты двигателя, n1 (об/мин):
Передаточное число редуктора, ir:
Коэффициент полезного действия К.П.Д. (RD %):

Мотор-редуктор NMRV050 с передаточным числом 10.

Диаметр фланца под двигатель 105 мм, диаметр вала под двигатель 14 мм.

Выходной вал 25 мм.

Эксплуатационные характеристики редукторов NMRV 050

ir	n₁=2800, об/мин (2P)				n₁=1400, об/мин (4P)				n₁=900, об/мин (6P)
ir	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %
7,5	373	58	2.50	90	187	77	1.70	88	120	89	1.30	86
10	280	56	1.90	87	140	75	1.30	85	90	88	1.00	83
15	187	60	1.40	84	93	77	0.93	81	60	89	0.71	79
20	140	63	1.10	84	70	78	0.71	81	45	91	0.55	78
25	112	62	0.88	82	56	79	0.60	77	36	90	0.46	74
30	93	56	0.72	76	47	79	0.55	71	30	87	0.40	68
40	70	68	0.67	74	35	85	0.45	69	23	93	0.34	66
50	56	59	0.51	68	28	73	0.34	63	18	86	0.27	60
60	47	52	0.44	58	23	66	0.30	53	15	72	0.23	49
80	35	47	0.30	58	18	59	0.21	53	11	75	0.17	51
100	28	42	0.23	53	14	52	0.16	48	9	61	0.13	44

ir – передаточное число;
2P, 4P, 6P – количество полюсов электродвигателя;
n1 – частота вращения эл. двигателя;
n2 – обороты на выходном валу;
T_2M – крутящий момент на выходном валу;
Р – максимально-допустимая мощность двигателя;
RD – к.п.д.

Габаритные и присоединительные размеры NMRV 050

Мотор-редуктор NMRV050 имеет большой диапазон передаточных чисел.

Передаточные числа: 5, 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100.

Выходной фланец к редуктору NMRV 050

Выходные фланцы не входят в базовую комплектацию мотор-редукторов.

Фланец FB для NMRV050

Размеры выходного фланца FB для NMRV050

Фланец FC для NMRV050

Размеры выходного фланца FC для NMRV050

Фланец FD для NMRV050

Размеры выходного фланца FD для NMRV050

Выходной вал NMRV050

Мотор-редукторы NMRV 050 могут поставляться с односторонним или двухсторонним выходным валом.

В стандартной комплектации редуктор поставляется с полым выходным валом.

Реактивная штанга к редуктору NMRV050

Реактивная штанга это дополнительная опция к редуктору.

Применение, советы по выбору и FAQ

Где применяется мотор-редуктор NMRV 050

NMRV 050 — один из самых востребованных габаритов в линейке. Его выбирают, когда нужна мощность от 0,12 до 2,5 кВт при компактных размерах корпуса.
Типичные области применения:

ленточные и цепные конвейеры на производстве и складах
упаковочные автоматы и фасовочное оборудование
мешалки и перемешивающие устройства в пищевой и химической промышленности
ворота, шлагбаумы, подъёмные механизмы
сельскохозяйственная техника — транспортёры зерна, кормораздатчики

Корпус из алюминиевого сплава обеспечивает малый вес (3,5 кг) и позволяет устанавливать редуктор в любом монтажном положении без изменения количества масла.

Как правильно выбрать NMRV 050

Для выбора нужны три параметра: требуемые обороты на выходном валу, нагрузочный момент и тип двигателя (2P/4P/6P - 2800/1400/900 об/мин). Используйте таблицу ниже: найдите строку с нужным передаточным числом и столбец с частотой вращения вашего двигателя — в пересечении будут крутящий момент T₂M и допустимая мощность электродвигателя P.

Если требуемый момент превышает табличный — выбирайте следующий габарит NMRV 063.

Часто задаваемые вопросы

Какое масло заливать в NMRV 050? Синтетическое масло для червячных редукторов ISO VG 220 (например, Shell Omala S4 WE 220 или аналоги). Объём заливки не зависит от монтажного положения — см. документ «Масло» в разделе файлов выше. Редукторы поставляются уже с залитым синтетическим маслом.

Совместим ли NMRV 050 с другими марками? Да. Присоединительные размеры унифицированы и совпадают с Motovario и другими производителями серии NMRV. Редуктор может служить прямой заменой вышедшего из строя аналога без переделки крепления.

Можно ли подключить преобразователь частоты? Да, NMRV 050 работает с частотными преобразователями. Это позволяет плавно регулировать скорость выходного вала в широком диапазоне, не меняя передаточное число.

Преобразователи частоты для мотор-редукторов NMRV 050

Мы рады предложить вам широкий ассортимент преобразователей частоты от известных брендов, таких как

INTEK,
ProfiMaster,
EuraDrives,
INNOVERT.

Каждый из этих производителей зарекомендовал себя на рынке благодаря высокому качеству и надежности своей продукции.

Наша команда экспертов готова помочь вам выбрать идеальный преобразователь частоты, который идеально подойдет к вашему мотор-редуктору и будет соответствовать вашим уникальным требованиям. Мы уверены, что с нашим профессиональным подходом вы сможете оптимизировать свои процессы и повысить эффективность работы вашего оборудования.

Свяжитесь с нами, и мы поможем вам найти лучшее решение для вашего бизнеса!
