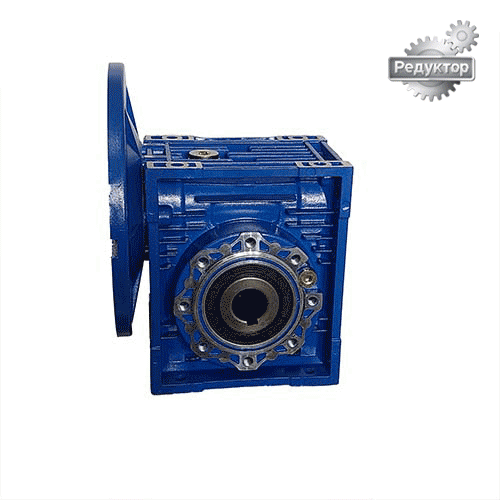

Мотор-редуктор NMRV 063
Передаточные числа:
от 7,5 до 100.
Входная мощность:
от 0,22 до 4,0 кВт.
Крутящий момент:
от 70 до 180 Нм.
Масса:
6,2 кг.
Эксплуатационные характеристики редукторов NMRV 063
ir | n1=2800, об/мин (2P) | n1=1400, об/мин (4P) | n1=900, об/мин (6P) | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
n2,
об/мин |
T2M,
Н*м |
P,
кВт |
RD
% |
n2,
об/мин |
T2M,
Н*м |
P,
кВт |
RD
% |
n2,
об/мин |
T2M,
Н*м |
P,
кВт |
RD
% |
|
7,5 | 373 | 92 | 4.10 | 88 | 187 | 130 | 2.90 | 88 | 120 | 154 | 2.20 | 88 |
10 | 280 | 95 | 3.20 | 87 | 140 | 131 | 2.20 | 87 | 90 | 157 | 1.70 | 87 |
15 | 187 | 97 | 2.30 | 83 | 93 | 136 | 1.60 | 83 | 60 | 159 | 1.20 | 83 |
20 | 140 | 106 | 1.90 | 82 | 70 | 145 | 1.30 | 82 | 45 | 172 | 0.99 | 82 |
25 | 112 | 100 | 1.50 | 78 | 56 | 133 | 1.00 | 78 | 36 | 159 | 0.77 | 78 |
30 | 93 | 99 | 1.30 | 74 | 47 | 120 | 0.80 | 74 | 30 | 165 | 0.70 | 74 |
40 | 70 | 118 | 1.20 | 72 | 35 | 155 | 0.79 | 72 | 23 | 182 | 0.61 | 72 |
50 | 56 | 96 | 0.85 | 66 | 28 | 131 | 0.58 | 66 | 18 | 158 | 0.45 | 66 |
60 | 47 | 92 | 0.79 | 57 | 23 | 126 | 0.54 | 57 | 15 | 152 | 0.42 | 57 |
80 | 35 | 81 | 0.53 | 56 | 18 | 110 | 0.37 | 56 | 11 | 141 | 0.29 | 56 |
100 | 28 | 69 | 0.41 | 49 | 14 | 94 | 0.28 | 49 | 9 | 114 | 0.22 | 49 |
- ir – передаточное число;
- 2P, 4P, 6P – количество полюсов электродвигателя;
- n1 – частота вращения эл. двигателя;
- n2 – обороты на выходном валу;
- T2M – крутящий момент на выходном валу;
- Р – максимально-допустимая мощность двигателя;
- RD – к.п.д.
Габаритные и присоединительные размеры NMRV 063
![Габаритные и присоединительные размеры NMRV 063](/content/reduktor/pics/catalog/size-motor-reduktor-nmrv063.png)
Мотор-редуктор NMRV063 имеет большой диапазон передаточных чисел.
Передаточные числа: 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100.
Выходной фланец к редуктору NMRV 063
![Выходной фланец к редуктору NMRV 063](/content/reduktor/pics/catalog/output-flange-nmrv063.png)
Выходные фланцы не входят в стандартную комплектацию мотор-редукторов.
Фланец FB для NMRV063
![Фланец FB для NMRV063](/content/reduktor/pics/catalog/output-flange-fb-nmrv063.jpg)
Размеры выходного фланца FB для NMRV063
Фланец FC для NMRV063
![Фланец FC для NMRV063](/content/reduktor/pics/catalog/output-flange-fc-nmrv063.jpg)
Размеры выходного фланца FС для NMRV063
Фланец FD для NMRV063
![Фланец FD для NMRV063](/content/reduktor/pics/catalog/output-flange-fd-nmrv063.jpg)
Размеры выходного фланца FD для NMRV063
Фланец FE для NMRV063
![Фланец FE для NMRV063](/content/reduktor/pics/catalog/output-flange-fe-nmrv063.jpg)
Размеры выходного фланца FE для NMRV063
Выходной вал NMRV063
![Выходной вал NMRV063](/content/reduktor/pics/catalog/output-shaft-nmrv063.png)
Мотор-редукторы NMRV 063 могут поставляться с односторонним или двухсторонним выходным валом.
В стандартной комплектации редуктор поставляется с полым выходным валом.
Реактивная штанга к редуктору NMRV063
![Реактивная штанга к редуктору NMRV063](/content/reduktor/pics/catalog/rocket-rod-nmrv063.png)
Реактивная штанга это дополнительная опция к редуктору.
