Мотор-редуктор NMRV 150

Передаточные числа:
от 7,5 до 100.

Входная мощность:
от 1,8 до 35,7 кВт.

Крутящий момент:
от 810 до 1800 Нм.

Масса:
84 кг.

Файлы

Расчет крутящего момента на выходном валу червячного мотор-редуктора онлайн

Крутящий момент Калькулятор онлайн

Мощность двигателя (кВт):
Обороты двигателя, n1 (об/мин):
Передаточное число редуктора, ir:
Коэффициент полезного действия К.П.Д. (RD %):

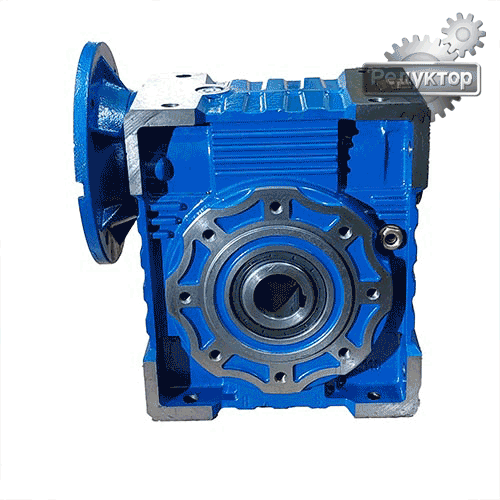

Обзор мотор-редуктора NMRV 150 без электродвигателя

Эксплуатационные характеристики редукторов NMRV 150

ir	n₁=2800, об/мин (2P)				n₁=1400, об/мин (4P)				n₁=900, об/мин (6P)
ir	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %
7,5	373	862	36.20	93	187	1162	25.30	91	120	1410	19.90	89
10	280	879	28.00	92	140	1197	19.50	90	90	1429	15.30	88
15	187	924	20.10	90	93	1250	14.00	87	60	1488	11.00	85
20	140	990	16.30	89	70	1320	11.25	86	45	1550	8.80	83
25	112	920	12.00	90	56	1203	8.30	85	36	1414	6.50	82
30	93	900	10.30	85	47	1138	7.00	80	30	1348	5.50	77
40	70	1234	10.90	83	35	1596	7.50	78	23	1837	5.90	75
50	56	1091	7.90	81	28	1426	5.50	76	18	1665	4.30	73
60	47	1024	6.30	80	23	1370	4.40	75	15	1582	3.50	71
80	35	884	4.50	72	18	1102	3.10	67	11	1354	2.40	65
100	28	848	3.50	71	14	1080	2.40	66	9	1250	1.90	62

ir – передаточное число;
2P, 4P, 6P – количество полюсов электродвигателя;
n1 – частота вращения эл. двигателя;
n2 – обороты на выходном валу;
T2M – крутящий момент на выходном валу;
Р – максимально-допустимая мощность двигателя;
RD – к.п.д.

Габаритные и присоединительные размеры NMRV 150

Мотор-редуктор NMRV150 имеет большой диапазон передаточных чисел.

Передаточные числа: 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100.

Выходной фланец к редуктору NMRV 150

Выходной фланец не входит в базовую комплектацию мотор-редуктора.

Выходной вал NMRV150

Мотор-редукторы NMRV 150 могут поставляться с односторонним или двухсторонним выходным валом.

В стандартной комплектации редуктор поставляется с полым выходным валом.

Реактивная штанга к редуктору NMRV150

Реактивная штанга это дополнительная опция к редуктору.

Применение, советы по выбору и FAQ

Где применяется мотор-редуктор NMRV 150

NMRV 150 — самый мощный габарит в линейке с чугунным корпусом. Выбирают для самых тяжёлых промышленных задач, где требуется максимальный крутящий момент и высокая надёжность при непрерывной работе. Типичные области применения:

тяжёлые конвейерные системы металлургических, горнодобывающих и цементных предприятий
промышленные мешалки и реакторы большого объёма
крановое и подъёмно-транспортное оборудование
прокатные станы и прессовое оборудование
нефтегазовое оборудование и буровые установки

Чугунный корпус обеспечивает максимальную прочность, стойкость к ударным нагрузкам и длительный ресурс даже в самых тяжёлых условиях эксплуатации.

Как правильно выбрать NMRV 150

NMRV 150 работает с двигателями мощностью до 30,0 кВт. Для выбора нужны три параметра: требуемые обороты на выходном валу, нагрузочный момент и тип двигателя (2P/4P/6P — 2800/1400/900 об/мин). Найдите в таблице ниже строку с нужным передаточным числом и столбец с частотой вращения двигателя — в пересечении будут крутящий момент T₂M и допустимая мощность P.

Если требуемый момент превышает возможности NMRV 150 — свяжитесь с нами, подберём решение из других серий на reduktor.nnov.ru.

Часто задаваемые вопросы

Какое масло заливать в NMRV 150? Синтетическое масло для червячных редукторов ISO VG 220. Для габаритов NMRV 110 и выше объём заливки зависит от монтажного положения — уточняйте по документу «Масло» в разделе файлов выше. Редукторы поставляются уже с залитым синтетическим маслом.

Совместим ли NMRV 150 с редукторами других марок? Да. Присоединительные размеры унифицированы и совпадают с Motovario, Varvel, Bonfiglioli и другими производителями серии NMRV. Редуктор может служить прямой заменой вышедшего из строя аналога без переделки крепления.

Можно ли подключить преобразователь частоты? Да, NMRV 150 работает с частотными преобразователями. Это позволяет плавно регулировать скорость выходного вала в широком диапазоне, не меняя передаточное число. Подобрать преобразователь частоты.

Преобразователи частоты для мотор-редукторов NMRV 150

Мы рады предложить вам широкий ассортимент преобразователей частоты от известных брендов, таких как

INTEK,
ProfiMaster,
EuraDrives,
INNOVERT.

Каждый из этих производителей зарекомендовал себя на рынке благодаря высокому качеству и надежности своей продукции.

Наша команда экспертов готова помочь вам выбрать идеальный преобразователь частоты, который идеально подойдет к вашему мотор-редуктору и будет соответствовать вашим уникальным требованиям. Мы уверены, что с нашим профессиональным подходом вы сможете оптимизировать свои процессы и повысить эффективность работы вашего оборудования.

Свяжитесь с нами, и мы поможем вам найти лучшее решение для вашего бизнеса!
