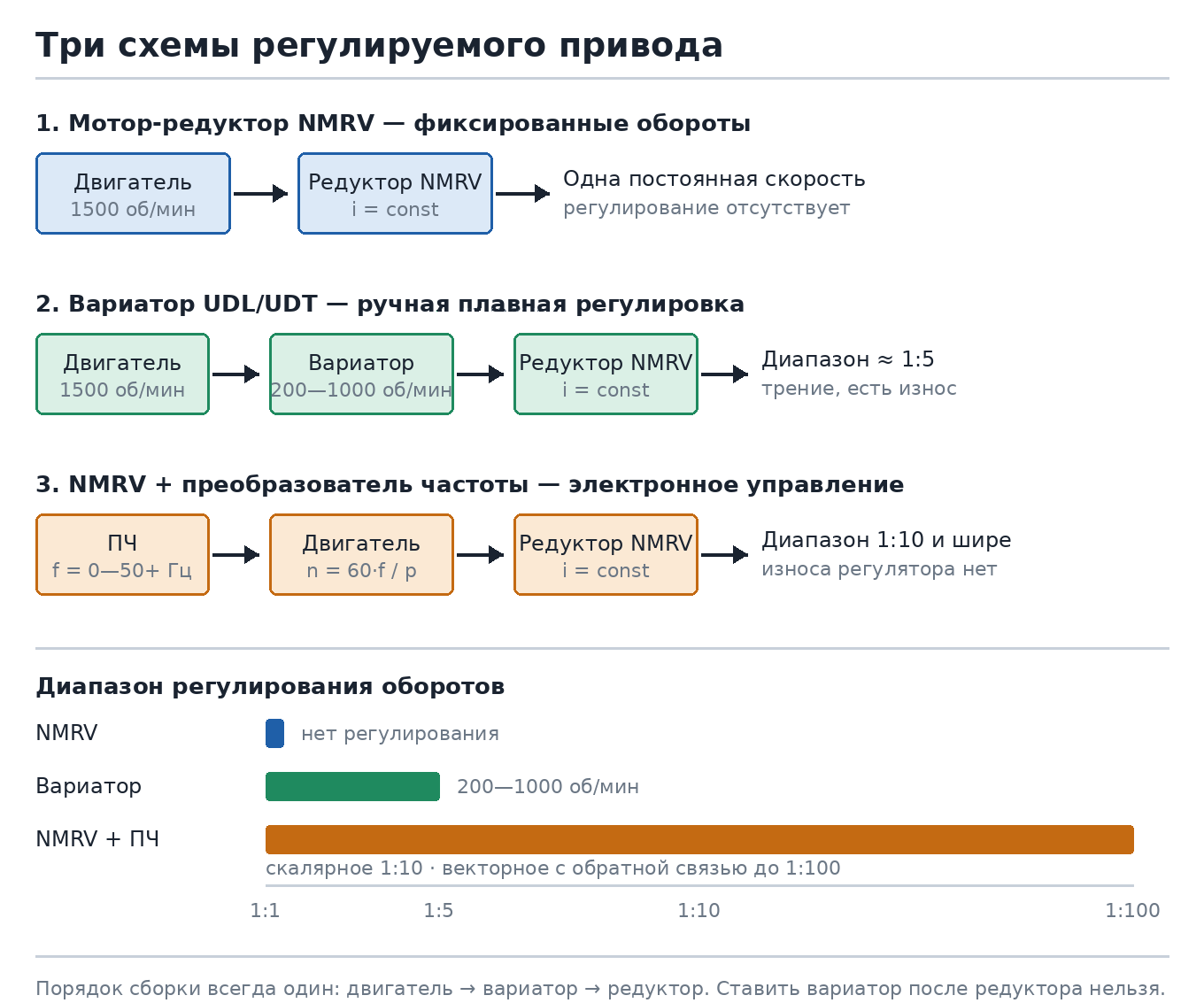

Задача «нужны другие обороты на валу рабочей машины» решается тремя принципиально разными способами. Первый — поставить мотор-редуктор с фиксированным передаточным числом и получить одну постоянную скорость. Второй — применить механический вариатор, который позволяет плавно менять обороты вращением рукоятки. Третий — подключить обычный мотор-редуктор к преобразователю частоты и управлять скоростью электронно.

Эти решения часто сравнивают по цене, и это главная ошибка при проектировании привода. Они различаются физикой работы, КПД, поведением под нагрузкой, точностью поддержания оборотов и ресурсом. Ниже — техническое сравнение, пригодное для расчёта, а не для маркетингового выбора.

Кратко: что выбрать

Если читать статью некогда, вот сжатый вывод.

• Обороты рабочей машины постоянны и известны на этапе проекта — мотор-редуктор NMRV с фиксированным передаточным числом. Самое дешёвое, надёжное и энергоэффективное решение.
• Обороты нужно подстраивать вручную, изредка, на месте, без электроники — мотор-вариатор UDL или UDT. Работает в запылённых цехах, при просадках сети, не требует шкафа управления.
• Нужна автоматика, дистанционное или программное управление скоростью, широкий диапазон — мотор-редуктор NMRV плюс преобразователь частоты. Диапазон регулирования шире, регулировка бесступенчатая и точная, изнашиваемых деталей нет.

Мотор-редуктор с фиксированным передаточным числом

Мотор-редуктор NMRV — это червячная передача, где червяк на валу электродвигателя входит в зацепление с бронзовым червячным колесом. Передаточное число определяется числом заходов червяка и числом зубьев колеса и не меняется в процессе эксплуатации. Выходные обороты вычисляются просто:

n_вых = n_дв / i

где n_дв — синхронные обороты двигателя (обычно 1500 или 3000 об/мин для 4- и 2-полюсных двигателей 50 Гц), i — передаточное число редуктора. Для NMRV доступны передаточные числа от 5 до 100, при двухступенчатой компоновке — до 10 000.

Регулирование скорости конструктивно отсутствует. Если по ходу эксплуатации выяснится, что обороты выбраны неверно, менять придётся весь редуктор либо ставить шкивы и вариаторную ременную передачу.

Плюсы решения очевидны: минимальная цена, отсутствие изнашиваемых регулирующих элементов, простота обслуживания и высокая надёжность. Подробный алгоритм подбора габарита и передаточного числа разобран в отдельной статье — как выбрать мотор-редуктор NMRV.

Механический вариатор UDL и UDT

Вариатор — это отдельный узел, устанавливаемый между двигателем и редуктором. Внутри работает планетарно-конусный механизм: сателлитные конусы обкатываются по кольцам, а осевое перемещение управляющего кольца меняет радиус контакта. Радиус меняется плавно, поэтому и передаточное отношение меняется бесступенчато — без фиксированных передач.

Передача момента происходит через трение в масляной плёнке между конусами и кольцами. Отсюда все ключевые особенности вариатора: зависимость от качества масла, ограниченный ресурс фрикционных пар, чувствительность к перегрузкам и проскальзывание при неверной эксплуатации.

Стандартный диапазон регулирования UDL/UDT — от 200 до 1000 об/мин на выходном валу вариатора, то есть примерно 1:5. Это важное ограничение: на оборотах ниже 200 об/мин момент падает, а нагрев фрикционных пар растёт.

Типоразмеры вариаторов UDL и UDT

Серия UDL (002, 005, 010) выполняется в алюминиевом корпусе и рассчитана на лёгкие приводы. Серия UDT (020, 030, 050) — чугунный корпус, повышенные нагрузки и лучший отвод тепла. Точные значения момента зависят от исполнения и комплектации редуктором, поэтому сверяйтесь с карточкой конкретной модели в каталоге.

Правила эксплуатации, нарушение которых выводит вариатор из строя

• Рукоятку регулировки вращают только на работающем вариаторе. На остановленном механизме конусы и кольца прижаты в одной точке; попытка сдвинуть их приводит к задирам на рабочих поверхностях.
• Работа в крайних положениях рукоятки запрещена. В крайних точках фрикционные пары работают на предельном радиусе контакта, растёт удельное давление и нагрев.
• Первый пуск выполняется без нагрузки — для приработки фрикционных пар.
• Минеральное и синтетическое масло смешивать нельзя. Разные пакеты присадок дают выпадение осадка и потерю фрикционных свойств плёнки.

Мотор-редуктор с преобразователем частоты

Третье решение не содержит механики регулирования вовсе. Обороты асинхронного двигателя определяются частотой питающей сети:

n_дв = 60 · f / p

где f — частота питания в Гц, p — число пар полюсов двигателя. Меняя частоту на выходе преобразователя, мы напрямую меняем обороты двигателя, а следовательно и выходного вала редуктора. Ничего не трётся, не изнашивается и не требует регулировки вручную.

Диапазон регулирования при скалярном управлении обычно составляет 1:10, при векторном с обратной связью — до 1:100 и выше. Это существенно шире, чем 1:5 у механического вариатора.

Есть два ограничения, о которых нужно помнить при проектировании. Первое: на частотах ниже примерно 20 Гц собственная крыльчатка двигателя охлаждает его хуже, поэтому при длительной работе на низких оборотах ставят двигатель с независимой вентиляцией либо принимают запас по мощности. Второе: выше 50 Гц двигатель работает в зоне постоянной мощности, момент падает обратно пропорционально частоте, и червячная передача NMRV на повышенных оборотах греется сильнее.

Готовые преобразователи для приводов NMRV собраны в разделе преобразователи частоты INNOVERT. Инверторы, применяемые в связке с приводами вариаторного класса, вынесены отдельно — преобразователи для регулируемых приводов.

Сводное сравнение трёх решений

Как выбрать: алгоритм по задаче

Шаг 1. Определить, нужна ли регулировка вообще

Обороты рабочей машины постоянны и известны — регулирование не нужно. Ставится мотор-редуктор NMRV подходящего габарита. Любой регулируемый привод в этой ситуации даст лишние потери, лишний узел отказа и лишние затраты.

Шаг 2. Оценить требуемый диапазон

Считаем отношение максимальных требуемых оборотов к минимальным. Если оно укладывается в 1:5 — вариатор применим. Если требуется 1:10 и шире, механический вариатор не подойдёт: на нижней границе он теряет момент и перегревается. Здесь работает только преобразователь частоты.

Шаг 3. Определить, кто и как часто меняет скорость

Настройка выполняется наладчиком раз в смену или реже, вручную, у машины — вариатор оправдан. Скорость меняется по программе, от датчика, по сигналу с пульта или несколько раз за цикл — нужен преобразователь частоты. Механическая рукоятка автоматизации не поддаётся.

Шаг 4. Проверить условия эксплуатации

Сильные просадки напряжения, отсутствие места под шкаф управления, повышенная запылённость, отсутствие квалифицированного электротехнического персонала — аргументы в пользу вариатора. Стабильная сеть и наличие шкафа — в пользу преобразователя.

Шаг 5. Рассчитать момент на выходном валу

Требуемый момент считается по формуле:

T = 9550 · P / n_вых

где T — момент в Н·м, P — мощность в кВт, n_вых — выходные обороты в об/мин. Ключевой момент при регулируемом приводе: проверять надо нижнюю границу диапазона, потому что именно там момент максимален. Габарит вариатора или редуктора подбирается по этому наихудшему случаю с коэффициентом эксплуатации.

Практический пример

Ленточный транспортёр, мощность 1,5 кВт, скорость ленты требуется регулировать в пределах, соответствующих 30—90 об/мин на приводном барабане, подстройка выполняется оператором вручную раз в смену.

Диапазон 90/30 = 1:3, укладывается в возможности вариатора. Выбираем UDT020 (1,5 кВт) в связке с NMRV. Вариатор даёт на выходе 200—1000 об/мин; чтобы получить 30—90 об/мин, нужен редуктор с передаточным числом порядка i = 10 (1000/10 = 100 и 200/10 = 20 — диапазон перекрывает требуемый с запасом по обеим границам).

Момент на нижней границе: T = 9550 · 1,5 / 30 = 477 Н·м. Далее умножаем на коэффициент эксплуатации транспортёра (для ровной нагрузки при 8 часах работы — около 1,25) и получаем расчётные 596 Н·м, по которым и подбирается габарит редуктора. Если бы регулировка требовалась от ПЛК, то вместо вариатора ставился бы NMRV с i = 25 и преобразователь частоты.

Совместимость и компоновка

Вариаторы UDL и UDT агрегатируются с червячными мотор-редукторами NMRV по стандартным присоединительным размерам. Порядок сборки в приводе всегда один: двигатель → вариатор → редуктор. Вариатор ставится на быстроходной части привода, где моменты малы, а редуктор понижает обороты и умножает момент уже после него.

Обратная схема, когда вариатор ставится после редуктора, недопустима: на тихоходном валу момент в десятки раз выше, и фрикционные пары вариатора его не передадут — начнётся проскальзывание и разрушение рабочих поверхностей.

Сами редукторы NMRV унифицированы по присоединительным размерам с продукцией Motovario, Varvel, STM, SITI и НТЦ-Р, что позволяет заменять их без переделки рамы. Для габаритов 025 и 150 совместимость с отдельными марками ограничена, это проверяется по чертежу.

Часто задаваемые вопросы

Чем отличается мотор-редуктор от вариатора?

Мотор-редуктор понижает обороты в постоянное число раз, заданное конструкцией передачи, и изменить это число в работе нельзя. Вариатор изменяет обороты плавно в диапазоне примерно 1:5 за счёт планетарно-конусного фрикционного механизма, управляемого рукояткой. Редуктор передаёт момент зубчатым зацеплением, вариатор — трением в масляной плёнке, поэтому у вариатора ниже КПД, есть изнашиваемые фрикционные пары и возможно проскальзывание под нагрузкой.

Что лучше: вариатор или преобразователь частоты?

Преобразователь частоты выигрывает по диапазону регулирования (1:10 и шире против 1:5), по КПД, по точности поддержания оборотов, а также даёт дистанционное и автоматическое управление и плавный пуск. Вариатор выигрывает там, где нет условий для электроники: нестабильная сеть, отсутствие шкафа управления, запылённая среда, отсутствие электротехнического персонала. Для новых проектов с автоматикой стандартным решением считается мотор-редуктор с преобразователем частоты.

Можно ли крутить рукоятку регулировки на остановленном вариаторе?

Нет. Регулировку выполняют только при вращающемся вале. На остановленном вариаторе конусы и кольца прижаты друг к другу в одной точке, и перемещение управляющего механизма оставляет задиры на рабочих поверхностях, что необратимо снижает ресурс.

Можно ли работать в крайних положениях рукоятки?

Нет. В крайних положениях фрикционные пары работают на предельном радиусе контакта с максимальным удельным давлением и повышенным нагревом. Рабочий диапазон выбирают так, чтобы обе границы находились внутри шкалы, а не на её концах.

Какое масло используется в редукторах NMRV и вариаторах UDL/UDT?

В редукторы NMRV заливается синтетическое масло ISO VG 220, например Shell Omala S4 WE 220 или аналоги; редукторы поставляются уже заправленными. В вариаторы UDL/UDT заливается трансмиссионное масло ATF VG 32 (Castrol Dexron II, Shell ATF Dexron и аналоги). Минеральное масло вариатора меняют после первых 400 часов работы, далее каждые 4000 часов; синтетическое рассчитано на весь срок службы. Смешивать минеральное и синтетическое масло запрещено.

Можно ли поставить вариатор после редуктора?

Нет. Вариатор устанавливается между двигателем и редуктором, на быстроходной части привода. После редуктора момент возрастает в число раз, равное передаточному числу, и фрикционный механизм вариатора такой момент не передаст: начнётся проскальзывание и разрушение конусов и колец.

Можно ли подключить мотор-редуктор NMRV к преобразователю частоты?

Да, это штатное решение. Асинхронный двигатель мотор-редуктора управляется преобразователем без каких-либо доработок редуктора. При длительной работе на частоте ниже 20 Гц предусматривают независимую вентиляцию двигателя или запас по мощности, а при работе выше 50 Гц учитывают падение момента и повышенный нагрев червячной пары. Подходящие модели — в разделе преобразователей частоты.

Какой диапазон регулирования у вариаторов UDL и UDT?

Выходной вал вариатора вращается в пределах примерно 200—1000 об/мин, то есть диапазон составляет около 1:5. Итоговые обороты привода зависят от передаточного числа редуктора, установленного после вариатора: при i = 10 диапазон на выходном валу составит 20—100 об/мин.

Вывод

Выбор определяется не ценой узла, а характером задачи. Постоянные обороты — мотор-редуктор NMRV, самое надёжное и дешёвое решение. Редкая ручная подстройка в пределах 1:5 без электроники — вариатор UDL или UDT. Автоматическое, дистанционное или широкодиапазонное регулирование — мотор-редуктор NMRV с преобразователем частоты.

Подобрать габарит и передаточное число под конкретную машину помогут наши инженеры: пришлите мощность, требуемые обороты и характер нагрузки, и мы рассчитаем привод. На всю продукцию действует гарантия 1 год.
