Как выбрать мотор-редуктор NMRV: полное руководство

Мотор-редуктор NMRV — один из самых распространённых приводов в промышленности. Его выбирают за компактность, доступную цену и широкий модельный ряд. Но неправильный подбор приводит к перегреву, преждевременному износу или полному выходу из строя. В этой статье разберём, как выбрать редуктор правильно.

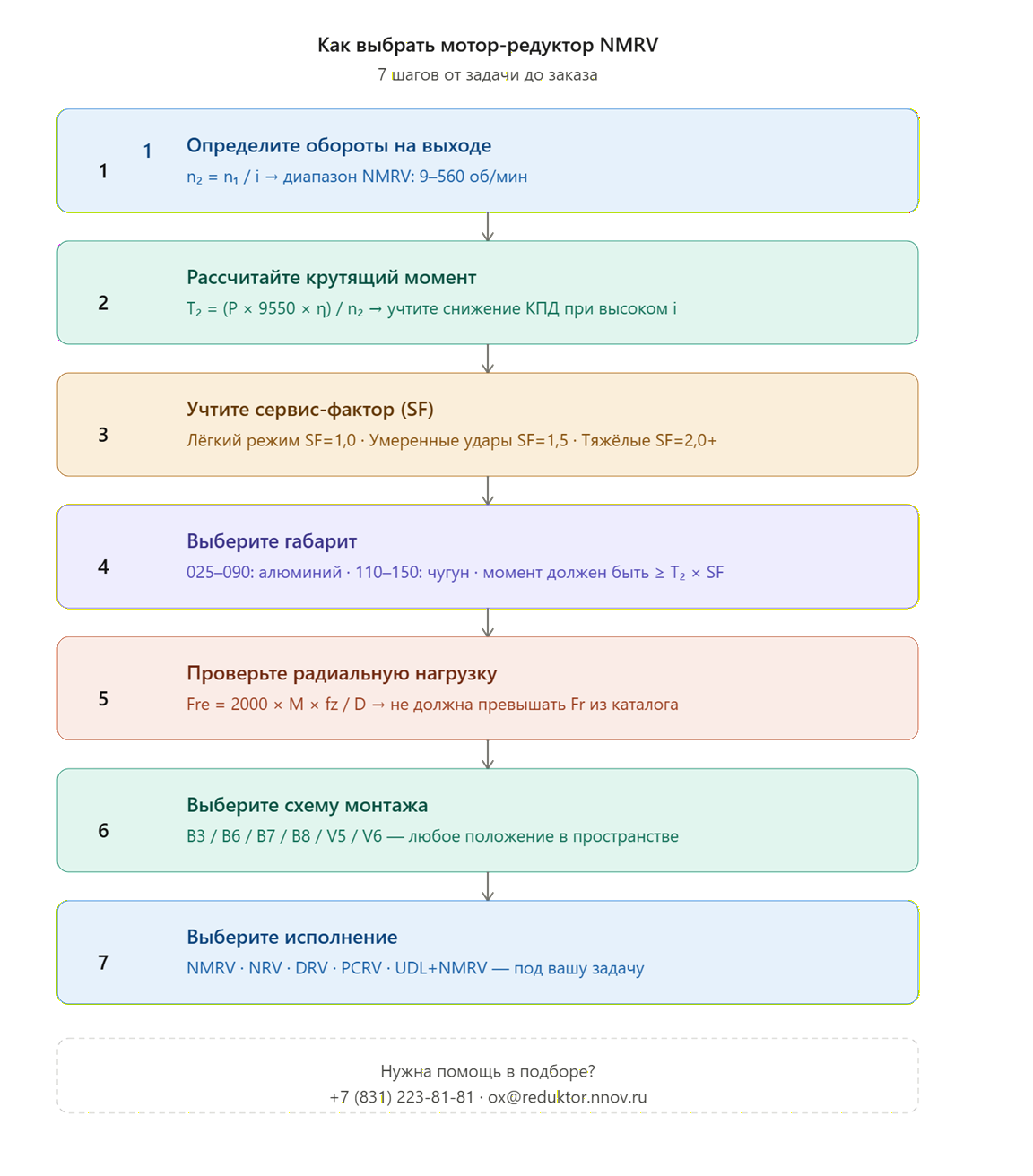

Шаг 1. Определите требуемые обороты на выходном валу

Это первый и главный параметр. Выходные обороты зависят от передаточного числа редуктора и частоты вращения двигателя:

n₂ = n₁ / i

где n₁ — обороты двигателя (2800, 1400 или 900 об/мин), i — передаточное число.

Серия NMRV охватывает выходные обороты от 9 до 560 об/мин при передаточных числах от 5 до 100. Если нужны обороты ниже 9 об/мин — рассмотрите двухступенчатый редуктор DRV с передаточными числами до 5000.

Шаг 2. Рассчитайте требуемый крутящий момент

Крутящий момент на выходном валу рассчитывается по формуле:

T₂ = (P × 9550 × η) / n₂

где P — мощность двигателя (кВт), n₂ — выходные обороты (об/мин), η — КПД (RD) редуктора.

КПД червячных редукторов NMRV зависит от передаточного числа: при i=7,5 он составляет около 87–90%, при i=50 снижается до 60–68%, при i=100 — до 44–53%. Это важно учитывать: при высоких передаточных числах значительная часть мощности теряется в виде тепла.

Шаг 3. Учтите сервис-фактор

Сервис-фактор (SF) — коэффициент, учитывающий реальные условия работы. Табличные значения крутящего момента в каталоге даны для SF=1, то есть для лёгкого режима: равномерная нагрузка, не более 4 включений в час, не более 8 часов в сутки.

Если ваши условия тяжелее — умножьте требуемый момент на поправочный коэффициент:

• Умеренные ударные нагрузки, 8–16 часов в сутки → SF = 1,25–1,5
• Тяжёлые ударные нагрузки, более 16 часов → SF = 1,75–2,0 и выше

Например, для мешалки с переменной плотностью среды, работающей 16 часов в сутки с частыми пусками, SF может достигать 1,75. Это значит, что редуктор нужно выбирать с запасом по моменту в 1,75 раза.

Шаг 4. Выберите габарит

Линейка NMRV включает 10 габаритов — от 025 до 150. Габариты 025–090 имеют алюминиевый корпус с рёбрами охлаждения, которые обеспечивают естественный теплоотвод без дополнительных устройств. Габариты 110–150 выполнены из чугуна — они рассчитаны на более высокие нагрузки и длительную непрерывную работу.

Максимальный крутящий момент по габаритам при i=20:

• NMRV 040 — 39 Нм
• NMRV 050 — 89 Нм
• NMRV 063 — 180 Нм
• NMRV 075 — 184 Нм
• NMRV 090 — 458 Нм
• NMRV 110 — 638 Нм
• NMRV 130 — 880 Нм
• NMRV 150 — 1760 Нм

Если рассчитанный момент с учётом сервис-фактора превышает табличное значение для выбранного габарита — берите следующий размер.

Шаг 5. Проверьте радиальную нагрузку на вал

Если на выходной вал редуктора установлена звёздочка, шкив или шестерня, возникает консольная нагрузка. Её нужно сравнить с допустимой радиальной нагрузкой Fr, которая для каждого габарита указана в каталоге.

Радиальная нагрузка рассчитывается по формуле:

Fre = 2000 × M × fz / D

где M — крутящий момент (Нм), D — диаметр элемента передачи (мм), fz — коэффициент типа передачи (для звёздочки — 1,25, для V-шкива — 1,5, для плоского шкива — 2,5).

Если расчётная нагрузка превышает допустимую — выбирайте редуктор большего габарита или используйте реактивную штангу для разгрузки вала.

Шаг 6. Выберите схему монтажа

NMRV устанавливается в любом пространственном положении. Основные схемы монтажа: B3 (горизонтально, основание снизу), B6/B7 (горизонтально, боковое крепление), B8 (горизонтально, основание сверху), V5/V6 (вертикально). Схема монтажа влияет на объём заливаемого масла — для габаритов 025–090 он одинаков для всех положений, для 110–150 зависит от схемы и указан в таблице каталога.

Шаг 7. Выберите исполнение

Помимо базового мотор-редуктора NMRV, доступны варианты:

• NRV — редуктор без двигателя, с открытым входным валом для нестандартных схем
• DRV — двухступенчатый, для передаточных чисел 100–5000 и оборотов 0,28–28 об/мин
• PCRV — цилиндро-червячный, более высокий КПД при передаточных числах 60–300
• UDL/UDT + NMRV — мотор-вариатор-редуктор для плавной регулировки скорости

Практический пример

Задача: привод ленточного конвейера, требуемые обороты на выходе — 70 об/мин, нагрузочный момент — 180 Нм, режим работы — 12 часов в сутки, умеренные нагрузки (SF = 1,25).

Расчётный момент с учётом SF: 180 × 1,25 = 225 Нм.

Двигатель 1400 об/мин, передаточное число: 1400 / 70 = 20.

По таблице каталога ищем NMRV с i=20 и моментом ≥ 225 Нм. Подходит NMRV 090 (458 Нм при i=20) с двигателем 1,1 кВт. NMRV 075 (184 Нм) не подходит — момент недостаточен.

Совместимость с другими марками

Редукторы NMRV унифицированы с присоединительными размерами Motovario, Varvel, STM, SITI и НТЦ-Р. Это позволяет заменить вышедший из строя редуктор другой марки без переделки крепления. Уточнение: для габаритов 025 и 150 совместимость с некоторыми марками ограничена — проверяйте по таблице соответствия в каталоге.
