Мотор-редуктор NMRV 063

Передаточные числа:
от 7,5 до 100.

Входная мощность:
от 0,22 до 4,0 кВт.

Крутящий момент:
от 70 до 180 Нм.

Масса:
6,2 кг.

Файлы

Расчет крутящего момента на выходном валу червячного мотор-редуктора онлайн

Крутящий момент Калькулятор онлайн

Мощность двигателя (кВт):
Обороты двигателя, n1 (об/мин):
Передаточное число редуктора, ir:
Коэффициент полезного действия К.П.Д. (RD %):

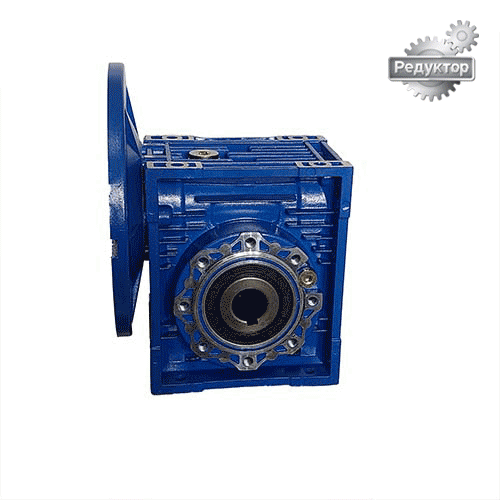

Мотор-редуктор NMRV063 с передаточным числом 7,5.
Диаметр фланца под двигатель 200 мм, диаметр вала под двигатель 24 мм.
Выходной вал 25 мм.

Эксплуатационные характеристики редукторов NMRV 063

ir	n₁=2800, об/мин (2P)				n₁=1400, об/мин (4P)				n₁=900, об/мин (6P)
ir	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %	n₂, об/мин	T_2M, Н*м	P, кВт	RD %
7,5	373	92	4.10	88	187	130	2.90	88	120	154	2.20	88
10	280	95	3.20	87	140	131	2.20	87	90	157	1.70	87
15	187	97	2.30	83	93	136	1.60	83	60	159	1.20	83
20	140	106	1.90	82	70	145	1.30	82	45	172	0.99	82
25	112	100	1.50	78	56	133	1.00	78	36	159	0.77	78
30	93	99	1.30	74	47	120	0.80	74	30	165	0.70	74
40	70	118	1.20	72	35	155	0.79	72	23	182	0.61	72
50	56	96	0.85	66	28	131	0.58	66	18	158	0.45	66
60	47	92	0.79	57	23	126	0.54	57	15	152	0.42	57
80	35	81	0.53	56	18	110	0.37	56	11	141	0.29	56
100	28	69	0.41	49	14	94	0.28	49	9	114	0.22	49

ir – передаточное число;
2P, 4P, 6P – количество полюсов электродвигателя;
n1 – частота вращения эл. двигателя;
n2 – обороты на выходном валу;
T_2M – крутящий момент на выходном валу;
Р – максимально-допустимая мощность двигателя;
RD – к.п.д.

Габаритные и присоединительные размеры NMRV 063

Мотор-редуктор NMRV063 имеет большой диапазон передаточных чисел.

Передаточные числа: 7.5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100.

Выходной фланец к редуктору NMRV 063

Выходные фланцы не входят в стандартную комплектацию мотор-редукторов.

Фланец FB для NMRV063

Размеры выходного фланца FB для NMRV063

Фланец FC для NMRV063

Размеры выходного фланца FС для NMRV063

Фланец FD для NMRV063

Размеры выходного фланца FD для NMRV063

Фланец FE для NMRV063

Размеры выходного фланца FE для NMRV063

Выходной вал NMRV063

Мотор-редукторы NMRV 063 могут поставляться с односторонним или двухсторонним выходным валом.

В стандартной комплектации редуктор поставляется с полым выходным валом.

Реактивная штанга к редуктору NMRV063

Реактивная штанга это дополнительная опция к редуктору.

Применение, советы по выбору и FAQ

Где применяется мотор-редуктор NMRV 063

NMRV 063 — первый габарит средней группы с заметно возросшим крутящим моментом. Выбирают для оборудования, где NMRV 050 уже работает на пределе. Типичные области применения:

производственные конвейеры и рольганги
мешалки и реакторы в химической и пищевой промышленности
упаковочные линии средней производительности
подъёмные и тяговые механизмы
деревообрабатывающее и текстильное оборудование

Корпус из алюминиевого сплава обеспечивает хорошее соотношение веса и мощности, редуктор устанавливается в любом монтажном положении.

Как правильно выбрать NMRV 063

NMRV 063 работает с двигателями мощностью до 4,0 кВт. Для выбора нужны три параметра: требуемые обороты на выходном валу, нагрузочный момент и тип двигателя (2P/4P/6P — 2800/1400/900 об/мин). Найдите в таблице ниже строку с нужным передаточным числом и столбец с частотой вращения двигателя — в пересечении будут крутящий момент T₂M и допустимая мощность P.

Если требуемый момент превышает табличный — выбирайте следующий габарит NMRV 075.

Часто задаваемые вопросы

Какое масло заливать в NMRV 063? Синтетическое масло для червячных редукторов ISO VG 220. Объём заливки одинаковый для всех монтажных положений. Редукторы поставляются уже с залитым синтетическим маслом.

Совместим ли NMRV 063 с редукторами других марок? Да. Присоединительные размеры унифицированы и совпадают с Motovario, Varvel, Bonfiglioli и другими производителями серии NMRV. Редуктор может служить прямой заменой вышедшего из строя аналога без переделки крепления.

Можно ли подключить преобразователь частоты? Да, NMRV 063 работает с частотными преобразователями. Это позволяет плавно регулировать скорость выходного вала в широком диапазоне, не меняя передаточное число. Подобрать преобразователь частоты.

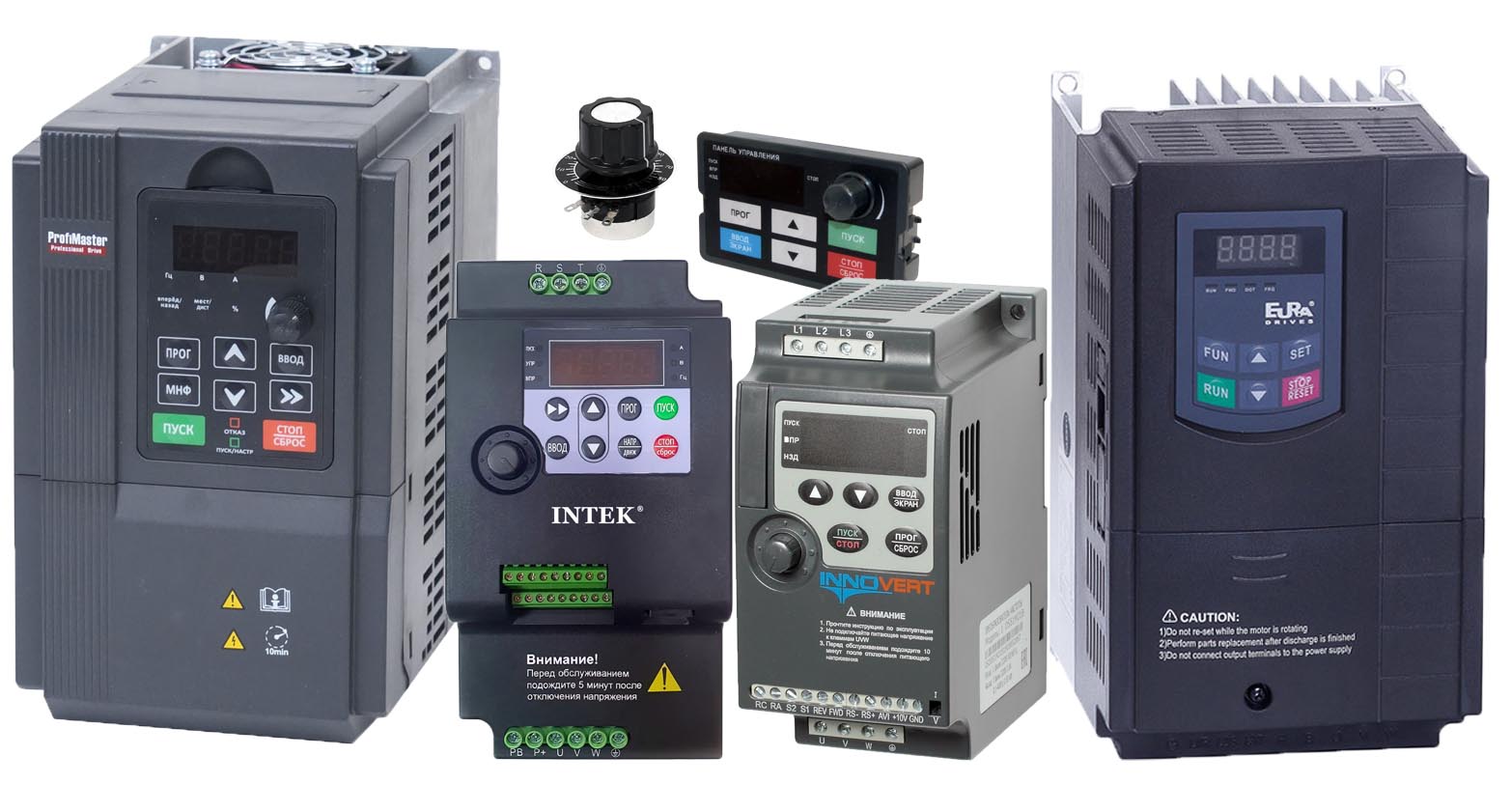

Преобразователи частоты для мотор-редукторов NMRV 063

Мы рады предложить вам широкий ассортимент преобразователей частоты от известных брендов, таких как

INTEK,
ProfiMaster,
EuraDrives,
INNOVERT.

Каждый из этих производителей зарекомендовал себя на рынке благодаря высокому качеству и надежности своей продукции.

Наша команда экспертов готова помочь вам выбрать идеальный преобразователь частоты, который идеально подойдет к вашему мотор-редуктору и будет соответствовать вашим уникальным требованиям. Мы уверены, что с нашим профессиональным подходом вы сможете оптимизировать свои процессы и повысить эффективность работы вашего оборудования.

Свяжитесь с нами, и мы поможем вам найти лучшее решение для вашего бизнеса!
